Габаритні розміри - змішувальний вузол ВЕНТС (VENTS) УСВК 3/4-4
Тип | В | H | H1 | L | Маса, кг |
Розмір | 150 | 290 | 180 | 460 | 4,1 |
Загальні відомості

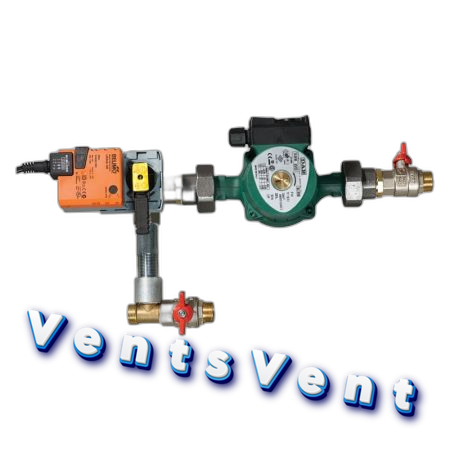

Розглянута модель - змішувальний вузол ВЕНТС УСВК 3/4-4 використовується для плавних регулювань витрати теплоносія у повітроводних системах, де для нагрівання або охолодження повітря використовуються водяні нагрівачі та охолоджувачі. Ця позиція проводить регуляцію витрати теплоносія, що надходить у теплообмінник, контролюючи задану температуру припливного повітря.
Вузол УСВК 3/4-4 працює з канальними нагрівачами НКВ, канальним охолоджувачем ОКВ, а також з усіма вбудованими водяними теплообмінниками (нагрівачами та охолоджувачами) припливних та припливно-витяжних агрегат ів.
Характеристика конструкції
Ця конструкція змішувального вузла являє собою:
- Циркуляційний насос, який проводить безперервну роботу теплообмінника;
- Робочий електропривод;
- Триходовий кран для змішування водяних потоків холодної та гарячої води;
- Циркуляційна перемичка для перекриття вже проведеної води.
За допомогою даного конструкційного виконання змішування води проходить якісніше. Робоча характеристика проходить у діапазоні від 0 до 10 В.
Спосіб и підключення
Кріплення проходить на гнучкі шланги із жорсткою фіксацією біля стіни. Це необхідно для якіснішої роботи змішувального вузла.
Електричне підключення проходить за допомогою фахівців зі установка цієї позиції, т.к. при належній підготовці дані роботи проводити не рекомендується.
Особливості
- Робочі підшипники на двигуні насоса змащуються рідиною, що перекачується.
- Однофазним насосам не потрібна додаткова захист від перевантаження. Хоча для насосів трифазного виконання необхідно передбачити зовнішній захист від навантаження.
- Максимально допустимий тиск теплоносія у вузлі: 10 бар.
коефіцієнт пропускання, де
Δpv100 — втрата тиску при повністю відкритому клапані;
V100 — номінальна витрата води при Δpv100.
